今天主要說一下高位前移式叉車的結構都是由什么組成的

發布日期：2018-07-03 作者：點擊：

高位前移式叉車，聽這個名字就很耳熟，相信大家也都見過吧，那么你知道它都是由什么來組成的嗎？不知道沒關系，下面由石家莊上選機電設備有限公司為大家介紹。

貨叉

貨叉是叉車最基本和最通用的取物裝置。一般叉車都裝有兩個同樣的貨叉。它的外形是一個L形桿件，分為水平段和垂直段兩部分，它的水平段是用來叉取貨物，垂直段用來與叉架相連接，一般貨叉的水平段和垂直段為一整體，稱為整體式貨叉。

叉架也稱為滑架，基本用途是安裝貨叉或者其它配套工作屬具，并帶動貨物由滾輪以立柱為導軌一起升降。起重鏈條通過叉架提升貨物，貨物重量和貨叉自重形成的力矩由叉架傳遞給門架，當鏈條帶動叉架升降時，叉架帶動屬具以內門架為導軌作升降運動，并承受全部貨物重量。叉架一般由兩部分構成，前部是一套焊接框架結構，主要用途為安裝懸掛貨又及其他屬具：后部是兩列裝有導向滾輪的滾輪架，與前部框架焊接構成一體，由鏈條牽引，沿門架導軌升降。

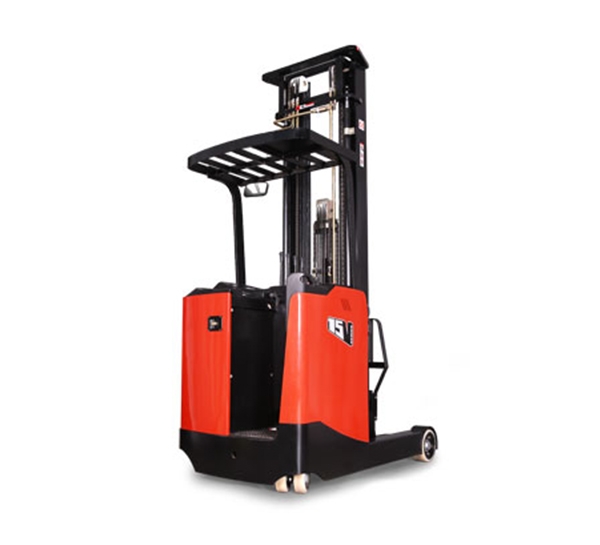

高位前移式叉車

門架系統

前移式高位叉車的門架系統是由內、中、外門架組合而成，它們均為框架結構，由左右兩根立柱以及上下橫梁組合焊接而成，結構中存在足夠大的截面，用來承載貨物和叉架的重量。處于對剛性的要求，各級門架后部均會焊接有中間橫梁。如RT25.2型前移式高位叉車展開高度達12m，額定載荷達2.5t，全部展開是彎矩十分大，因此中門架在兩邊立柱聯結處設計了加強板，而外門架除設計了加強板外還運用了空心圓柱式橫梁，理論上大大加強了門架機構的抗彎能力。

起重鏈條及滾輪

起重鏈條的功能是支承叉車和貨物的重量，并帶動叉架升降的撓性件。常用的鏈條分為片式鏈條和套筒滾子鏈條兩種。片式鏈條機構簡單，承載能力大，耐沖擊，適用于大噸位叉車用。套筒滾子鏈條傳動阻力小，適用于中小型叉車用。

通過讀完以上的文章，現在知道高位前移式叉車都是由哪些組成了吧，要是有什么不懂得，歡迎大家來咨詢我們
